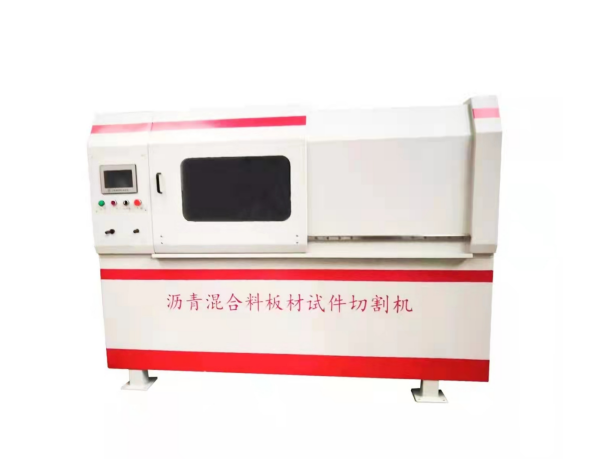

JQ-I全自动沥青混合料试件切割机

一、产品简介

本设备为沥青混合料板材试件切割机，主要用来快速、精确切割小梁试件，马歇尔试件，或其他沥青混合料板材。该设备具有切割速度快，外形美观，结构牢固，加工时振动小，噪音低等特点。

二、产品特点

2.1安全特点

2.1.1设备配有密闭的防护装置，切割时可降低噪音，并提高设备安全系数。

2.1.2活动门位置配有检测开关，活动门开启时，设备锯片停止转动，主轴进给停止进给，提高开门操作时人员的安全系数。

2.1.3设备控制面板上设有紧急停止按钮，出现意外情况时按下该按钮，可使设备进行急停处理。

2.1.4设备采用伺服电机控制锯片转动和主轴进给，当试件切割遇到阻力偏大时，设备将自动控制调整转速和进给，防止出现撞刀等情况的发生。

2.2加工特点

2.2.1切割过程中配有冷却水装置，加工中可使切面更加平滑、尺寸更加精确，减少因切割热量对试件产生的影响。

2.2.2当试件切割时，操作者可以根据不同的材料及硬度选取不同的主轴转速和进给速度，从而达到更好的切割精度和光洁度。

2.2.3板材试件与圆柱型试件切割前可由操作者控制气动夹具进行固定，装卡操作方便快捷，切割过程中牢固无移动，减切少人为操作的危险系数。

2.2.4设备采用彩色触摸屏控制，人机界面简洁、易操作，可实时监控设备主轴转动和工件进给的工作状态。

2.2.5平板切割时，设备配有多种成型定位块，切割小梁试件时无需测量调整，使用相应定位块后试件可以直接切割到所需的尺寸。

（标配定位块尺寸为30/35/40/250mm，如需其他尺寸，请提前沟通进行调整）

2.2.6圆形试件切割时，设备配有定尺块，可直接将切割产品长度定位到150mm进行切割（如需其他尺寸，可提前沟通进行调整）。

2.2.7切割时可使用PVC管保护圆柱形试件，可以达到更为理想的切割效果。

三、产品参数

1.电源：380V/50Hz  三相五线

2.功率：4.5KW

2.锯片直径：500mm

3.板材切割最大厚度：185mm

4.板材最大切割长度：450mm

5.圆材最大切割直径：160mm

5.切割精度：±1mm

6.气源供应：0.8MPa

7.重量≈400kg
