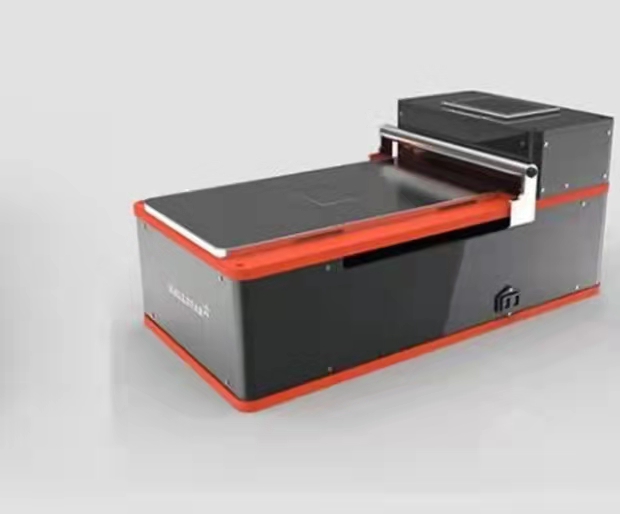

RT-DTT沥青直接拉伸仪

一、产品描述：

测量结果与弯曲梁流变仪(BBR)结合，提供更加完整的沥青胶结料的低温特性。可以预测道路出现低温热断裂损坏的温度。使用高强度加载架和测量头，极低的由机械系统屈服产生的摩擦和误差。测试头由高性能直线电机驱动，具有最高的动态响应和灵敏度，没有齿轮驱动机构所特有的由齿轮间隙引起的后冲。所有关键传感器和荷载测量元件与水浴分离，保证安全稳定的测量环境。线性位移传感器横跨试样安装，提供最精确的应变速率和位置信息。系统的加载力超过1000N，速度范围从0.188 毫米/分到8000毫米/分。直接拉伸系统(DTT)专门用于评价沥青胶结料在低温条件下的劲度和疲劳特性。为提供最精确和可重复的试验结果，在系统设计中融入了以下关键特点。沥青直接拉伸试验仪采用了高刚度加载架和测试头，几乎完全避免了由于系统柔性产生的摩擦和误差。测试头通过一只高性能Exlar作动器来驱动，能够提供最大的动态响应和灵敏度，而齿轮马达驱动系统不会产生间隙或停。

二、主要技术参数：

1、控制方式：应力/应变

2、最大荷载: +/-1000N

3、荷载精度：0.1N

4、位移范围：+/-50mm

5、位移精度：0.01mm

6、速度: 0.188-8000 毫米/分

7、精度: 速率：力: ±0.1%(设置)，

8、+/-0.5%(读数)(满量程的2%)

9、温度范围: 室温到 -40°C

10、温度稳定度: ±0.1°C 以上

11、电源: 220 VAC,50Hz

12、尺寸(H*W*L): 410*590*960

13、水浴(L×W): 320*260

14、配套专用试样模具：可选：专用刮刀，8字模专用模具，直接拉伸试验作用模具。

三、DT主机参数

1、AASHTO 314要求20mm的行程

2、1mm(4×10E-6英寸)的分辨率和500N荷载

3、测试速度是1mm/分

4、拉伸加载驱动: Exlar GSM20-0301 8096

5、计数编码器：0.1英寸头 1.235×10E-5英寸

6、计数的分辨率(53个计数/秒)

7、最小10个计数/秒

8、最小速度: 0.000124英寸/秒，0.0074 英寸/分，0.00314毫米/ 秒，0.188毫米/分

9、最大速度: 3000 转/分

10、要求无荷载时51V电压，300 英寸/分，7500 毫米/分，5 英寸/秒

11、最大速度：125 毫米/秒
